100~500m/min ダブル・ロング・フォーミング・クラフト紙生産ライン 多筒式

ダブル ロング フォーム マルチ シンダー 生産ライン クラフト紙 生産ライン

適用:

主にクラフト紙,ゴロゴロ紙,インライン紙,紙箱などを作るのに使われます

設備の技術流:

空気クッションヘッドボックス---ダブルワイヤー (上層層と底部ワイヤー) --- 750/φ800 スクッションプレプレス---φ1320 ダブルフェルトジャンボロールプレス---φ1320 ダブルフェルトジャンボロールプレス--- 前面乾燥:Φ1800mm乾燥機の20セット (配置は6+8+8)--- φ800/φ800サイズマシーン---後部乾燥部6セットの Φ1800mmドライヤー (6) --- ダブルロールハードカレンダー---B/M (予約位置) ---水平ロールタイプドラムロールリングマシン.

• 主な技術パラメータ
• 1.1技術パラメータ

紙製品: クラフト紙,テストライナーボード

基礎重量:110~150g/m2

計算基準重量:112g/m2

トリム幅: 3600mm

リール幅: 3350mm

ワイヤの幅:3800mm

ノズルの速度:3650mm

作業速度: 300m/min

設計速度:350m/min

爬行速度: 25m/min

定数容量: 68t/d (112gsm, 150m/min, 3300mm,100%効率)

幅: 4350mm

駆動型:AC周波数変換器の断面駆動

配置:単層レイアウト,右手マシン (リールマシンに立って機械の方向に目を向ける,ドライブサイドは右側)

1.2 技術の状態 1.2.1 パルプ比

上層層:パルス %

ベース層: パーツ %

1.2.2 紙の重量とパルプの一貫性

上層層: 40~60g/m2 紙パルス一致性:0.3.0.6%

基礎層: 70~90g/m2 セルプの一貫性:0.5.1.0%

1.2.3 紙技術のパラメータ

プレス中の乾燥度: ≥22%

乾燥器内の乾燥度: ≥44%

サイズマシンへの乾燥度 92%

サイズマシーン外での乾燥度: 65~70%

サイズ付け粘着剤の量: 2.5~3g/m²(各表面) 粘着固体含有量: 8~12%

完成紙の乾燥度 92%

横向収縮率 (平均): ≤4%

水平湿度不足: ≤±7.5%

横軸のグラマージ赤字: ≤±1.0%

各層紙が再結合する時の乾燥度: ≥12%

1.3 ワイヤとフィールトの内膜張力

8kN/m 7kN/m の形状のワイヤ

5kN/m 4kN/m のフィール

ドライワイヤ 5kN/m 3kN/m

1.4 水,電気,蒸気,圧縮空気に関する要件 1.4.1淡水と澄んだ水

要求:純潔で無色で砂が抜かれています

圧力:3MPa0.4MPa 2種類

PH バルブ: 6-8

1.4.2 電源

モーター電圧:380/220±5%

制御電圧: 24V

周波数:50HZ±1%

1.4.3

蒸気圧:乾燥機の最大作業圧:0.5MPa

1.4.4 水力システム

定数圧: 16Mpa

設定作業圧: 14Mpa

フィルタリングオイル精度:20μm

供給油温: ≤30°C

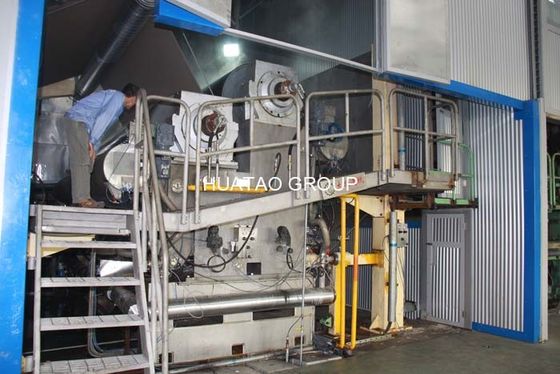

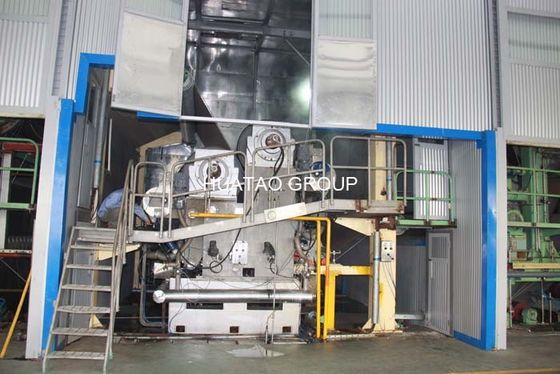

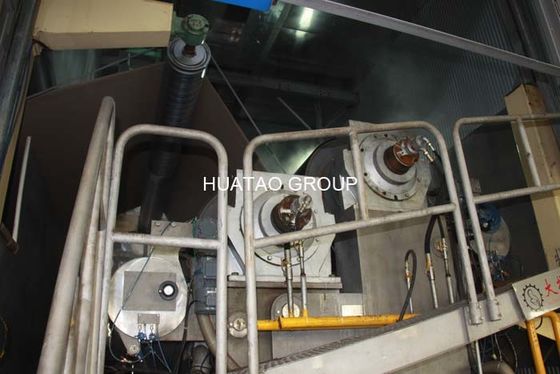

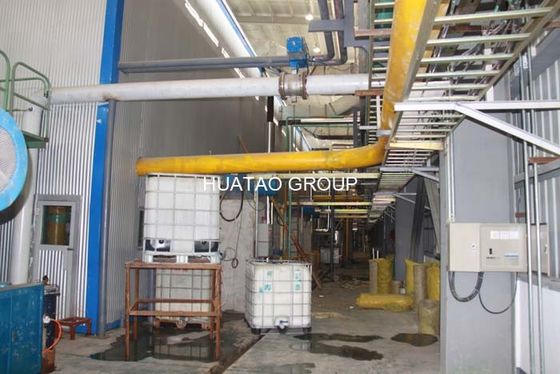

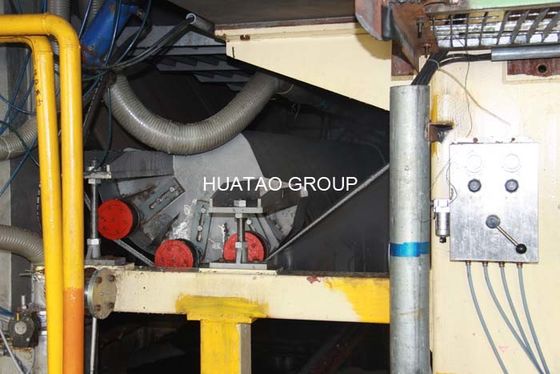

写真:
