| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| ハイライト: | I シリーズのタイマーベルトポリー,アロジ化アルミ製のタイマーベルトポリー,トラペゾイアル歯のタイマーベルト |
||
L シリーズ アノイドアルミ トラペゾイド歯帯 タイムリング ポリ
タイミングベルトポリーは,一般的に45#鋼,アルミ合金,鋳鉄,鋳アルミ,銅などの材料で作られています.それは3つの部分から構成されています:リム,スピークとハブ.内部穴は丸い形で提供されています.表面処理には,自然酸化,黒化,加熱,色加熱,高周波消化が含まれます.
モーターによって生成される回転力を伝達するメカニズムとして,同期電輪と同期ベルトは一般的に設計で広く使用されています.トランスミッションとトランスミッション機能は,タイミングベルトポリーとタイミングベルト歯の間の関与によって達成されます.
トラペソイド歯のタイマーベルトの電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動電動
MXL/XXL/XL/L/H/XH/XXHシリーズ,T2.5/T5/T10/T20シリーズ
技術パラメータ:
|
タイプ |
bw |
hg |
Y+1.5° |
rb |
rt |
2k |
|
MXL |
0.84±005 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
1.14±005 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±005 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
L について |
3.05±010 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
H |
4.19±013 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
7.90±015 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±018 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
特徴:
1正確な位置付け: トラペゾイド歯のタイミングベルトの歯のデザインはギアから派生し,正確な位置付け能力を提供することができます.これは,正確な送信と位置付けを必要とするアプリケーションで非常に便利です機械,繊維機械,家電,商用機器,エンジンのカムシャフトトランスミッションなど.
2効率的なトランスミッション: トラペゾイド歯のタイミングベルトポリーがタイミングベルトの歯の形にマッチし,チェーンまたはギアトランスミッションに似たポジティブな歯を供給します.この前向きのギアリングは,より高いトランスミッション効率を提供し,エネルギー損失を減らすことができます.
3. スライディングとリターンストロークを減らす: トラペゾイド歯のタイミングベルトポリーの歯のデザインは,スライディングとリターンストロークを効果的に減らすことができます.これは,高速で大きなトルク変化のあるアプリケーションでは,トラペソイド歯のタイミングベルトのポリーがより安定して信頼性の高いトランスミッション性能を提供します.
4高トルク伝送能力: トラペソイド歯のタイミングポリー設計により,高トルク伝送に耐えることができます.高トルク出力を要求するアプリケーションに理想的です.工業機械や自動車エンジンなどです
5. 広く利用可能: トラペゾイド歯のタイミングポリーには,MXL,XL,L,H,XH,XXHなどの歯の仕様が幅広い.これは,トラペソイド歯の同期電車を市場で非常に一般的で簡単に入手できます..

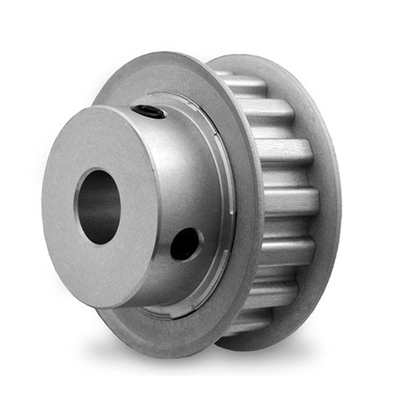

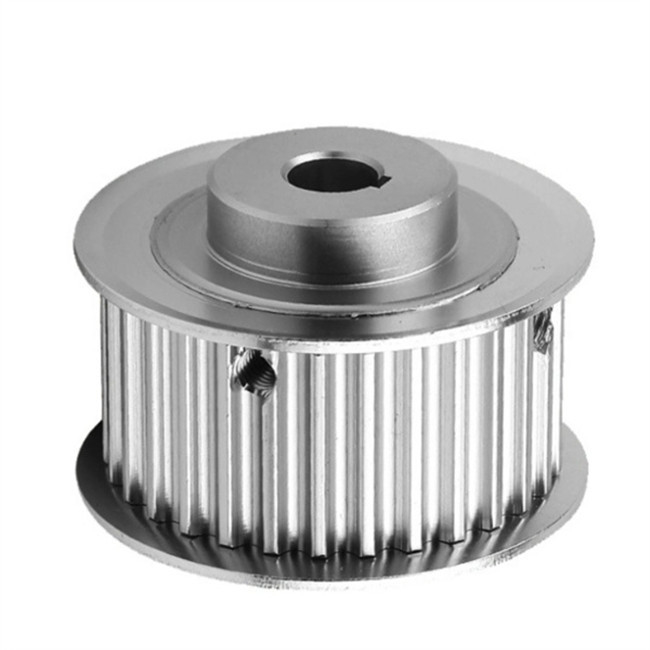

参考写真:
