商品の詳細:
お支払配送条件:
|
| 凍結乾燥区域: | 3.15m2 | 棚の層: | 7+1 |
|---|---|---|---|
| 棚の温度範囲: | -50°Cから+70°C | 水を採取する能力: | 60kg |
| ミニ コンデンサーの温度: | ≤-75°C | 冷却 の スタイル: | 空気冷却 |
| ハイライト: | 空気冷却 シリコンオイル冷凍乾燥機,60kg/Lot シリコンオイル冷凍乾燥機,3m2 シリコンオイル冷凍乾燥機 |
||

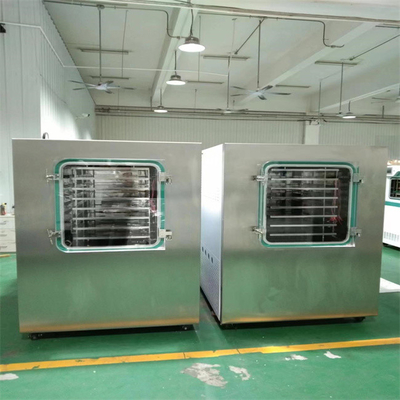

HT-300FDA凍結乾燥機目的：
真空凍結乾燥機は医学、薬学、生物学研究、化学薬品産業、食品、その他の分野。フリーズドライ品なので長期保存が容易です。水を加えると凍結乾燥前の状態に戻り、元の生化学的特性が維持されます。
HT-300FDA凍結乾燥機の主な特長
*乾燥ビンの透明ドアは航空アクリル素材で作られており、粘着性がなく、強度が高く、漏れがありません。稼働中の材料の変化過程をはっきりと観察できます。
*輸入ブランドのコンプレッサー、安定した低ノイズ。
* ブランド真空ポンプ高い排気速度と低い騒音を実現します。
* プレ凍結乾燥乾燥工程における煩雑な作業を軽減し、凍結乾燥工程の自動化を実現します。
* 操作ウィンドウインターフェイスをシミュレートし、各コンポーネントの動作状態を鮮明に反映し、各部分の現在の動作パラメータをデジタル形式で表示します。
* 循環媒体としてシリコーンオイルを使用しており、高い温度制御精度、棚温度差 ≤ 1 ℃、均一な乾燥効果を備えています。
* 棚の凍結前温度は調整可能で、制御可能で、模索、パイロットテスト、生産プロセスが可能です。
* ドライチャンバーとコールドトラップチャンバーの分離設計により、医薬品グレードのパイロットマシンの標準を実現するだけでなく、水の捕捉効率と容量が大幅に向上します。
※プログラムは複数保存可能です。各プログラムで予冷凍セクションと乾燥セクションを設定することができます。プログラムパラメータは凍結乾燥機の運転中に変更でき、乾燥曲線とデータを記録できます。
10 インチのタッチ スクリーン操作、PLC 産業用コントローラー、ディスプレイ乾燥曲線。
Ø 正方形のトレイは変形しにくく、操作が簡単で、簡単です。クリーン;
Ø インフレ装備バルブ、乾燥不活性ガスで満たすことができます。
Ø ユーザーレベルとパスワードを設定して分散運用管理が可能。
乾燥後は窒素または不活性ガスを充填して保管できます。
Ø 凍結乾燥自動制御システム:
Ø基板層の加熱制御システム:
熱サイクル保護、特殊発熱材、ファジィ PID 制御アルゴリズム。
凍結乾燥曲線の最適制御アルゴリズムにより、昇華および分析乾燥の段階でのサンプルの加熱速度を制御できます。
工業用タッチスクリーンを採用し、人間と機械のインタラクションが優れているため、理解しやすく、マニュアルなしで簡単に操作できます。
Ø手動および自動モードの選択:
手動モードはプロセス パラメーター (強力な人間の介入) を探索するために使用され、自動モードはプロセスの成熟段階で使用されます。ワンキー操作は簡単で便利です。
Øデータ記録方式：
インテリジェントデータ記録システムは、さまざまなコンポーネントの動作データをリアルタイムで記録し、曲線を生成し、コンピュータやさまざまな操作を通じてどこでもデータを閲覧および印刷できるため、プロセスの最適化や乾燥効果の検証に便利です。
PCデータベースストレージ。保存されるデータの量は、コンピューターのハードディスク (オプション) の使用可能な容量に関係します。
Ø霜取りモード:
コールドトラップの電気霜取りは、温度と時間の2つの制御モードにより霜取り速度と安全性を向上させます。
Øオプション機能（別途料金）：
真空調整システム：昇華および分析乾燥プロセス中に真空度が調整され、泡立ち、ボトルの吹き飛ばし、特殊物質の凍結乾燥効率の加速を防ぎます。 (オプション)
オプションの負圧エアレーション システム インターフェイス、内蔵 0.2 μ M フィルター エレメントによりサンプルの二次汚染を軽減し、窒素または不活性ガスを再充填できます。 (オプション)
* 10 インチの大型カラー画面により、機器の操作が容易になります (オプション)。
PC（コンピュータ）端末により、最大監視距離1.5km（オプション）で装置の稼働状況を遠隔監視でき、凍結乾燥曲線やデータを印刷（オプション）できます。
*凍結乾燥終点判定機能； (オプション)
*共晶点テスト機能; (オプション)
※ユーザーレベルとパスワードの設定が可能で、分散運用管理が可能です。
※乾燥後、窒素または不活性ガスを充填して保管することも可能です。
輸入ブランド真空ポンプ (オプション);
水冷凝縮、温度がより安定し、周囲温度の影響を受けません（オプション）。
キャリブレーション機能（オプション）：
温度と真空を校正して、長期間使用しても測定値の精度を保証できます。
凍結乾燥曲線照会機能（プロセスの最適化や凍結乾燥効果の検証を容易にするために、温度および真空曲線を照会できます）。

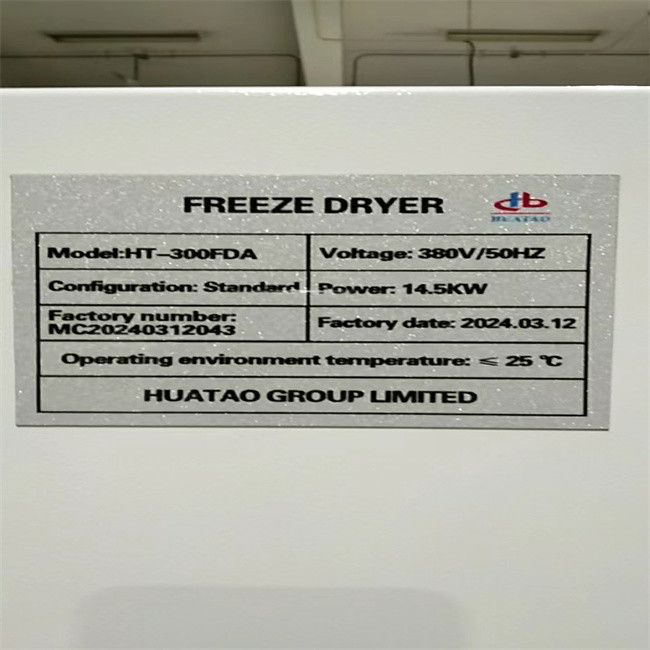

HT-300FDA 凍結乾燥機技術データシート:
|
结构标準 規格の構造 |
技術パラメータ 技術的パラメータ |
注 備考 |
|
| ベース設計の実施インフラストラクチャー | |||
|
搁板有效面积 棚有効面積 |
3.15㎡ | ||
|
最大捕水量 最大の取水量 |
60kg/承認 | ||
|
電源 電源 |
380V/50Hz | ||
|
外形寸法 形 |
約2550*1200*1850mm | ||
|
最大盘装液 液体の入った最大の皿 |
31.5L | ||
|
装機電力 設置電力 |
14.5Kw | 380V/50Hz | |
|
整机结构 機械全体の構造 |
一体型 スプレーピース |
||
|
箱体外包 アウトソーシングの事例 |
喷塑 スプレーペイント |
||
|
重量 重さ |
約1500Kg | ||
| 仓体（乾燥室）ビン本体（乾燥室） | |||
|
ボディー素材 ビン本体の材質 |
SUS304/厚さ5mm | ||
|
门锁方式 ドアロックタイプ |
手柄门锁 ハンドルドアロック |
||
|
开启角度 開き角度 |
＞110度 | ||
|
仓门材料 倉庫扉材 |
アクリル | ||
|
保温材 保温材 |
聚氨酯発行泡+保温材 聚氨酯発行泡+保温材 ポリウレタンフォーム+断熱材 |
||
| 板層棚 | |||
|
板材质 層板材質 |
SUS304 | ||
|
板层数目(块) レイヤー数(ブロック) |
7+1 | ||
|
不锈钢托盘 ステンレス製トレイ |
SUS304 | ||
|
板層間ピッチ ラメラ間隔 |
70mm | ||
|
板层尺寸(长*宽*高) ラメラスペーシングシートのサイズ(長さ*幅*高さ) |
500mm*900mm | ||
|
板層最低温度 プレートの最低温度 |
-50℃ | ||
|
板層最高温度 最高温度 |
+70℃ | ||
|
板層温度均一性 温度均一性 |
±1℃(平衡後) | ||
|
加熱電力 火力 |
3Kw/220V/50Hz | ||
|
板層平坦度 基板層の平坦度 |
±0.5mm/m | ||
|
防护栏 防護柵 |
板層の側面、背面には防护栏が施されており、 托盘超出板层之外を防止 トレイが基板層を超えないように、基板層の側面と背面に保護手すりが取り付けられています。 |
||
| 捕水仓(冷阱)捕水タンク（コールドトラップ） | |||
|
捕水材料 キャッチ水受け材 |
SUS304 | ||
|
捕水形状 トラップの形状 |
圆形 円形 |
||
|
盘管材料 コイル材質 |
紫鋼管 銅管 |
||
|
盘管形式 コイル形状 |
盘管 コイル |
||
|
除霜方式 解凍方法 |
電気化霜 電気霜取り |
||
|
温度センサー 温度センサー
|
Pt100 | ||
|
最大捕水量 最大の取水量 |
60KG/承認 | ||
|
冷阱最低温度 コールドトラップ最低温度 |
＜-75℃(空ダウンロード) | ||
| 制冷機組冷凍ユニット | |||
|
压缩机型号及び数量 コンプレッサーの種類と数量 |
法国泰康TAG2522Z フランスタイカン TAG2522Z |
两台 | |
|
压缩机型号及び数量 コンプレッサーの種類と数量 |
8.8Kw(2台) | ||
|
機械の電力 ユニットパワー |
混合环保制冷剤 環境に優しい混合冷媒 |
量 | |
|
制冷剤 冷媒 |
定制 カスタマイズ |
2台 | |
|
散熱器 ラジエーター |
派尔克 パーカー |
1个 | |
|
储液器 貯水池 |
丹佛斯083S ダンフォス083s |
2人 | |
|
乾燥フィルター 乾燥フィルター |
卓尔55824 卓爾 55824 |
1个 | |
|
油分離器 |
浙江圣松40D 浙江盛松 40D |
2人 | |
|
板式换熱器 プレート式熱交換器 |
丹佛斯手動 KP5+自動 KP5 ダンフォス 手動 KP5+自動 KP5 |
各1个 | |
|
圧力制御装置 圧力コントローラー |
ダンウィーシス ダンフォス |
2人 | |
|
電磁阀 電磁弁 |
瑞士 BAR35++ スイスBAR35++ |
4个 | |
|
高圧表 高圧圧力計 |
ダンウィーシス ダンフォス |
3个 | |
|
膨張胀阀 膨張弁 |
Φ10、Φ8、Φ12 |
量 適量 |
|
| 真空系真空システム | |||
|
真空泵型号 真空ポンプ式 |
Bsv系列(浙江) BSVシリーズ（浙江省） |
1台 | |
|
真空センサー 真空センサー |
成都睿宝 成都瑞宝 |
||
|
限界真空度 到達真空度 |
≤5Pa(真空度制御可能、材料吹出瓶の泡立ちを防止) ≤ 5Pa (ボトルブロー中の材料の発泡を防ぐために真空度を制御可能) |
空ダウンロード | |
| 循環系循環系 | |||
|
管道材料 配管材料 |
SUS304不锈钢管 SUS304 ステンレス鋼管 |
||
|
循環 循環ポンプ |
丹麦格兰富 デンマーク グルンドフォス |
1台 | |
|
循環流体採用 循環液の用途 |
硅油 シリコンオイル |
||
|
加温速度 加熱速度 |
＞1℃/分 | ||
|
加温方式 暖房モード |
電加熱管1kw/根 電熱管 1kw/本 |
3 | |
|
温度計算方式 温度計算方法 |
PID | ||
|
管道材料 配管材料 |
SUS304不锈钢管 SUS304不锈钢管 SUS304ステンレス鋼管 |
||
|
10 センチ色タッチスクリーン制御、保存可能上千プログラム、各プログラムをプログラム順序化して設定セグメントと乾燥セグメント、冷蔵乾燥機は実行中に修正可能プログラムパラメータを変更し、最終的な乾燥曲線を確認します。品目温度曲線、隔壁温度曲線、冷温温度曲線、真空度曲線を表示できます。 U は、乾燥プロセス データを表示します。コンピュータ上で乾燥データを表示します。さまざまな保護制御と監視機能が備わっています。 10 インチのカラー タッチ スクリーン コントロールは、複数のプログラムを保存でき、各プログラムは事前凍結および乾燥セクションを設定するようにプログラムできます。凍結乾燥機は、運転中にプログラムパラメータを変更し、最終的な乾燥曲線を記録できます。サンプル温度曲線、分配温度曲線、コールドトラップ温度曲線、真空度曲線を表示できます。凍結乾燥プロセスデータをUSBドライブからエクスポートすることが可能です。凍結乾燥データをコンピュータで表示します。各種保護制御・警報機能を搭載。 |
|||
|
制御ファイル 制御ソフトウェア |
北京 |
1套 | |
|
液晶屏風 液晶画面 |
昆布通态10寸 崑崙同石 10インチ |
1套 | |
| PLC |
台湾永宏 台湾永紅 |
1套 | |
|
开关電源 制御ソフトウェア |
HF100W-TA | 1 | |
|
32A 空开 32Aエアスイッチ |
GHNTDZ47LE-40 | 1 | |
|
真空泵電源插座 真空ポンプパワーソケット |
AC30-16A | 1 | |
|
固态继電器 ソリッドステートリレー |
MGR-1D4825 | 3 | |
|
交流接触器 ACコンタクタ |
施耐德 LC1-D1810/1210 シュナイダー LC1-D1810/1210 |
4 | |
|
12P端子 12P端子 |
TB-2512L | 1 | |
|
温度センサー 温度センサー |
PT100 |
8 |
|
