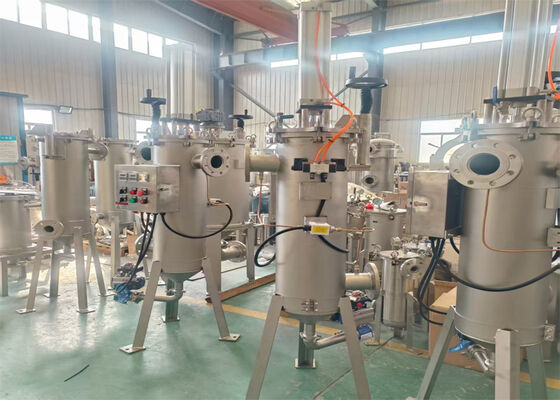

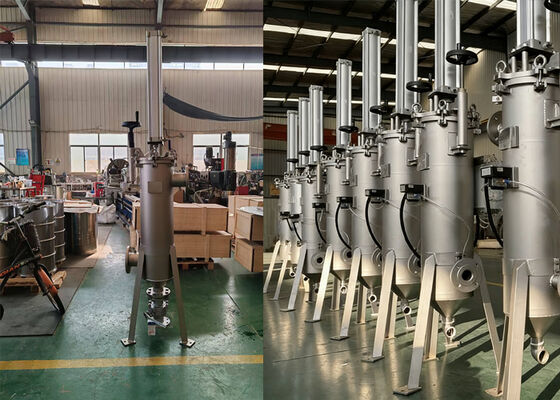

産業用防爆用エア式自動洗浄フィルター

[ろ過モード]

液体が入口から入ります。スプリング式のディスク状スクレーパーがフィルターエレメントの内面に強く押し付けられ、その上端に配置されます。液体はスクレーパーを通過し、フィルターエレメントの内面から外側に流れます。不純物はこの内面に捕捉され、ろ過された液体は出口から排出されます。時間が経過するにつれて不純物が徐々に蓄積し、差圧が上昇します。その結果、フィルターエレメントは、設定された差圧しきい値に達したとき、またはスケジュールされた間隔で清掃されます。

[クリーニングモード]

空気圧シリンダーがスクレーパーを往復運動させてフィルターエレメントを清掃します。下降ストローク中に、不純物はスクレーパーによってフィルターハウジングの底に押し付けられ、高密度の不純物はスラッジ収集室に沈殿します。上昇ストローク中に、残留不純物はこすり落とされ、フィルターエレメントの上部に押し付けられます。これらの不純物は、流れる液体によって洗い流され、スクレーパーを通過してフィルターエレメントの内面に戻り、次の下降ストローク中にさらにこすり落とされます。各クリーニングサイクルは複数のストロークで構成されます。フィルターエレメントの表面が清掃されると、そのろ過能力が回復します。クリーニングプロセス中にろ過は中断されません。

[排出モード]

複数のクリーニングサイクル後、不純物が一定量蓄積すると、排出バルブが定期的に開かれ、高濃度の不純物を含む廃液が排出されます。必要に応じて、これらの不純物を回収することもできます。
