トレンチレスパイプ修理機器 固化機械システム

非開削管補修装置養生機システム

溝のないパイプ修理装置硬化機システムの説明:

トレンチレス業界のパイプライン設備。主発電機、送風機、温度調整装置、硬化システムを備え、DN150～DN2400の異なる直径ライナー用の3セットのUVライトトレインを含む装置。先進的なモジュール式電気制御システムにより、操作プロセスが大幅に簡素化されます。各種センサー、警報監視システム、装置状態のリアルタイム監視を搭載し、高品質なスピードで高速硬化を実現します。主にコンテナタイプに供給しています。

仕組みは?

CIPP UV 硬化の中心原理には、紫外線を使用してホスト パイプの内側で樹脂が浸透したライナーを直接硬化することが含まれます。通常、プロセスは次の手順に従います。

1) 洗浄と検査: 既存のパイプラインはまず高圧ウォータージェットを使用して洗浄され、損傷を評価するために CCTV カメラで検査されます。

2) ライナーの取り付け: 通常はグラスファイバーで作られ、感光性の熱硬化性樹脂が完全に含浸されたフレキシブル チューブ (ライナー) が、損傷したパイプ部分に引き込まれます。

3) 膨張: ライナーは内蔵ブロワー システムからの空気圧で膨張します。これによりパイプが膨張し、古いパイプの内壁にしっかりと押し付けられます。

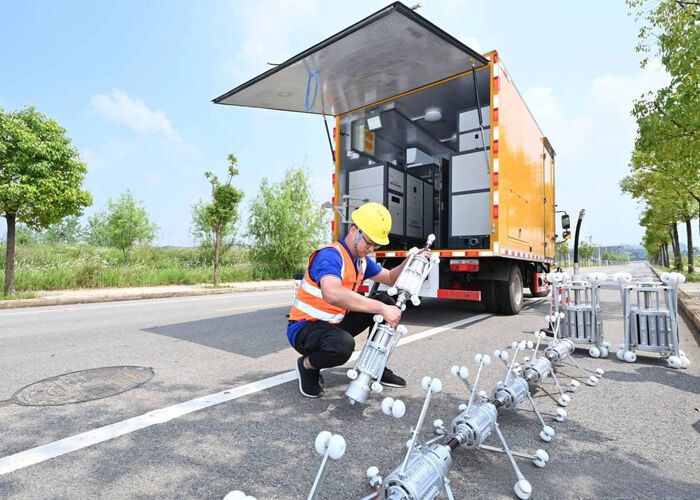

4) UV 硬化: ロボット UV ライト トレイン (キャリッジに搭載された一連の強力な UV LED ランプ) が制御された速度で膨張したライナーを巻き上げられます。光が通過すると、樹脂内で瞬時に光重合反応が引き起こされ、柔らかいライナーが硬くて高強度の「新しいパイプ」に変わります。

5) 完了: 硬化したら、エンドシールを取り外し、サービス接続を再度開きます。多くの場合、プロセス全体にかかる時間はわずか数時間で、交通の混乱や環境への影響が大幅に最小限に抑えられます。

非開削パイプ修理装置養生機システムの特長:

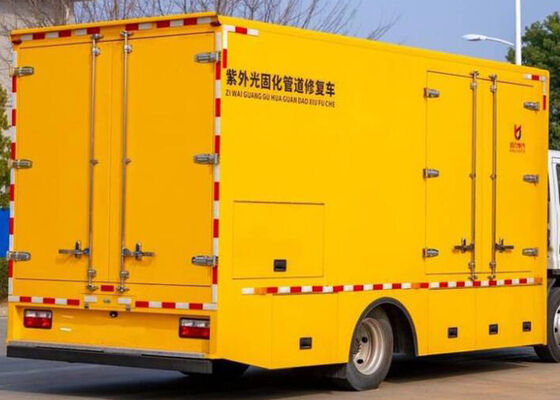

1) 最新の CIPP UV 硬化機は、輸送を容易にするために軽トラックに搭載されたり、コンテナに収納されたりすることがよくありますが、高度に自動化されており、高精度に設計されています。

2) UV LED 光源: 従来の水銀ランプの代わりに、先進的でエネルギー効率の高い UV LED アレイを利用します。これらは、過剰な熱 (「冷光」) を発生させることなく樹脂を硬化するために最適化された特定の波長を提供し、安全性と安定性を確保します。

3) 適応硬化機能: この機械には、幅広いパイプ径 (通常 DN150mm から DN2400mm) や円形、楕円形、卵形のパイプなどのさまざまな形状に合わせて調整または交換できるモジュール式ランプ フレームが装備されています。

4) インテリジェント制御システム: オペレーターがパイプの直径や壁の厚さなどのパラメーターを入力できる集中タッチスクリーンまたはタブレット インターフェイスを備えています。硬化速度、光量、内部気圧などを自動計算して制御します。

リアルタイム監視: 内蔵センサーと HD カメラは、内部温度、気圧、ライナーの膨張などの重要なデータを継続的に監視します。これにより、完璧な硬化が保証され、すべての施工データが品質保証記録として自動的に保存されます。

トレンチレスパイプ修理装置硬化機システムの利点:

1) 非開削で環境に優しい: 必要なのは小さなアクセスピットまたはマンホールの入り口だけであり、大規模な道路掘削の必要がありません。これにより、騒音、粉塵、交通渋滞、全体的な二酸化炭素排出量が大幅に削減されます。

2) 高効率とスピード: UV 硬化プロセスは、従来の熱水または蒸気硬化方法と比較して非常に迅速であり、パイプの長いセクション (最大 200 ～ 300 メートル) を 1 日で修復できます。

3) 優れた構造強度: 硬化したグラスファイバー樹脂ライナーは、継ぎ目のない継ぎ目のない耐食性の高いパイプを形成し、内外の大きな圧力に耐えることができ、多くの場合、パイプラインの寿命を 50 年以上延長します。

4) 多用途性: 雨水管、下水管、産業排水管、さらには飲料水管など、さまざまな都市パイプラインの修理に効果的です。
